Технико-экономический расчет системы электроснабжения радиозавода

Задание

Исходные данные на проектирование:

. Схема генерального плана завода (рис. 1).

. Сведения об электрических нагрузках по цехам завода (6, стр. 18).

. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трансформатора мощностью по 25 МВ∙А, напряжением 37/10,5 кВ. Трансформаторы работают раздельно. Мощность системы 400 МВ∙А, мощность КЗ на стороне 37 кВ равна 480 МВ∙А.

. Стоимость электроэнергии за 1 кВт×ч задает преподаватель.

. Расстояние от подстанции энергосистемы до завода 5,0 км.

. Завод работает в две смены.

Таблица 1-Электрические нагрузки электроаппаратного завода

Наименование

Количество электроприемников

Установленная Мощность электроприемников, кВт


Одного

Суммарная

1. Литейный цех

60

10-80

1900

2. Инструментальный цех

50

1-40

550

3. Цех пресс-порошков

40

10-30

570

4. Механический цех № 1

70

1-40

1500

5. Механический цех № 2

60

1-50

1800

6. Цех электролиза

40

10-30

680

7. Компресорная Столярный цех

6

120

720

8. Литейный цех

30

1-30

280

9. Ремонтно-механический цех



10. Цех сборки приемников

100

1-10

950

11. Заводоуправление, ЦЗЛ

30

1-20

380

12. Насосная

10

40-80

320

13. Котельная

40

10-50

850

14. Цех сборки шасси

100

1-10

750

15. Цех спецзаказов

80

1-150

2500

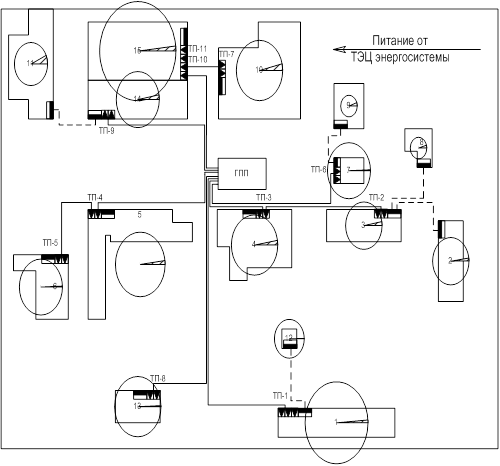

Рисунок 1 - Генеральный план радиозавода
