Технико-экономическое сравнение вариантов схем внешнего электроснабжения

В зависимости от установленной мощности приемников электроэнергии различают объекты большой, средней и малой мощности. Рассматриваемое предприятие относится к объектам средней мощности, для которых, как правило, применяют схемы электроснабжения с одним приёмным пунктом электроэнергии (ГПП). Если имеются потребители I категории, то предусматривают секционирование шин приемного пункта и питание каждой секции по отдельной линии. Согласно заданию питание может быть осуществлено от подстанции энергосистемы с трансформаторами 37/10,5 кВ. Следовательно для технико-экономического сравнения-два варианта электроснабжения: от шин подстанции энергосистемы 35 кВ воздушной линией (1-й вариант) и кабельной линией 10 кВ (2-ой вариант). Схемы электроснабжения согласно вариантам представлены на рисунке. Итогом технико-экономического сравнения двух вариантов электроснабжения является сравнение приведенных затрат двух вариантов. Magelan: читаем блог электрика. Все про самостоятельное подключение электричества в доме и на даче.

Приведенные затраты

,

где - суммарные капвложения в схему электроснабжения, тыс. р.;

Суммарные издержки

,

где - суммарные издержки на амортизационные отчисления, тыс. руб.; - суммарные издержки на обслуживание объекта, тыс. руб.;

- суммарные издержки на потери электроэнергии, тыс. руб.

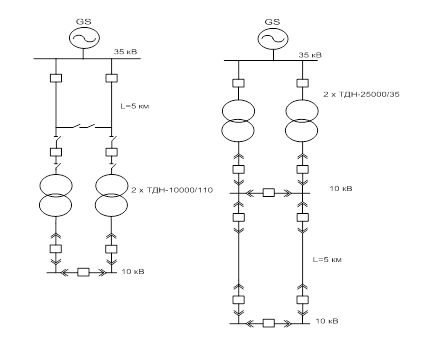

Рисунок 2 - Варианты схем электроснабжения

Результатом технико-экономических расчетов является сравнение приведенных затрат двух вариантов, представленное в таблице

Таблица 1 - Сравнение вариантов внешнего электроснабжения

№.

КΣ, тыс. р./год

Ежегодные издержки, р./год

ЗΣ, р./год

ИΣАМ

ИΣО

ИПЭ

1(35)

250

11624

4412

6343

52379

2 (10)

242,3

12920

4910

5533

53648

Вывод: предпочтение отдаем второму варианту, в котором питание ГПП предприятия осуществляется по ВЛ от шин 35 кВ подстанции энергосистемы. Разница приведенных затрат сравниваемых вариантов менее 5% варианты являются равноценными.
