Построение объектной модели информационной системы

Интерфейсные объекты, исследуемого бизнес-процесса:

. Главное окно ИС - позволяет сотрудникам взаимодействовать с ИС.

. Окно заказа - позволяет сотрудникам работать с заказом.

. Главная страница сайта - позволяет клиенту работать с электронным каталогом фирмы.

Управляющим объектом, исследуемого бизнес-процесса является процедура - последовательность виртуальных операций позволяющая управлять ИС.

Объекты-сущности, исследуемого бизнес-процесса:

. Электронный каталог (Сайт фирмы) - web-страница отражающая ассортимент выпускаемой продукции.

. Электронный бланк заказа - электронный документ, в который входит номер заказа, дата заказа, информация о клиенте, выбранный тип, эскиз изделия, пожелания клиента.

. Электронное сообщение - способ виртуальной коммуникации сотрудников.

. Электронная заявка на материалы - сообщение, характеризующее необходимые материалы и их объемы, которое передается с помощью информационной системы.

. База данных - программа, позволяющая вести материальный учет в фирме.

Динамическая модель взаимодействия ИС и заказчика, в прецеденте ««Получение информации на сайте» изображена на рисунке 13.1. Динамическая модель взаимодействия ИС, сотрудника и заказчика, в прецеденте «Оформление заказа» изображена на рисунке 13.2. Динамическая модель взаимодействия ИС, сотрудника, в прецеденте «Использование ИС в процессе исполнения проекта» изображена на рисунке 13.3. Динамическая модель взаимодействия сотрудника, ИС, в прецеденте «Материальное обеспечение» изображена на рисунке 13.4.

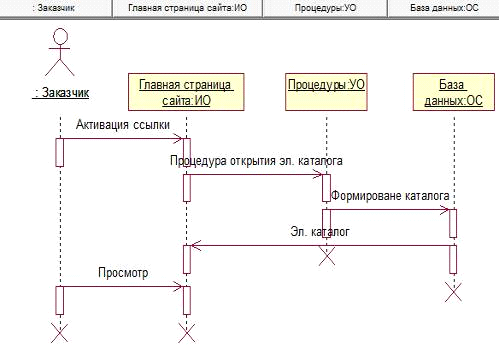

Рисунок 13.1 Диаграмма последовательности прецедента «Получение информации на сайте»

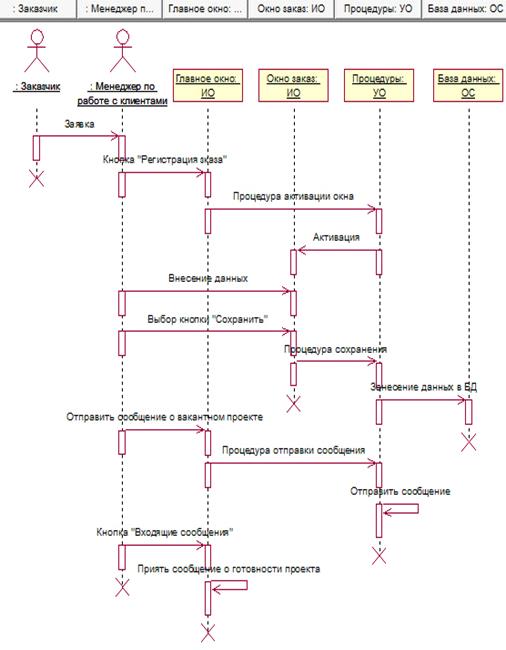

Рисунок 13.2 Диаграмма последовательности прецедента «Оформление заказа»

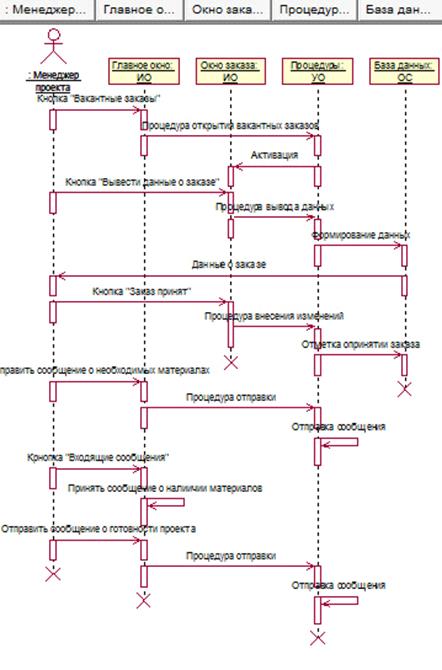

Рисунок 13.3 Диаграмма последовательности прецедента «Использование ИС в процессе исполнения проекта»

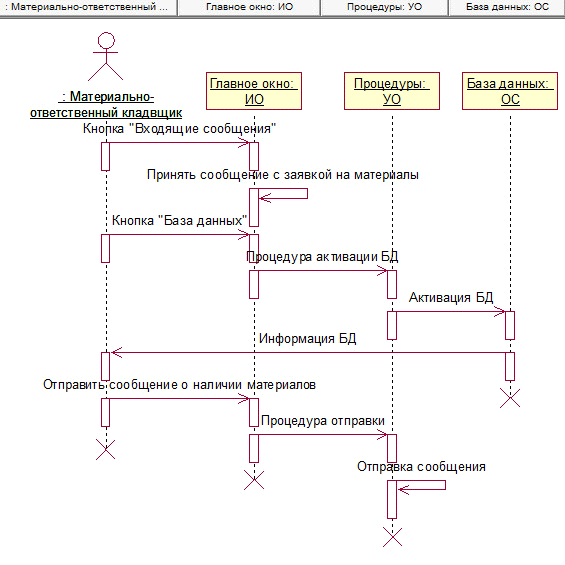

Рисунок 13.4 Диаграмма последовательности прецедента «Материальное обеспечение»
